机床性能结构特点：

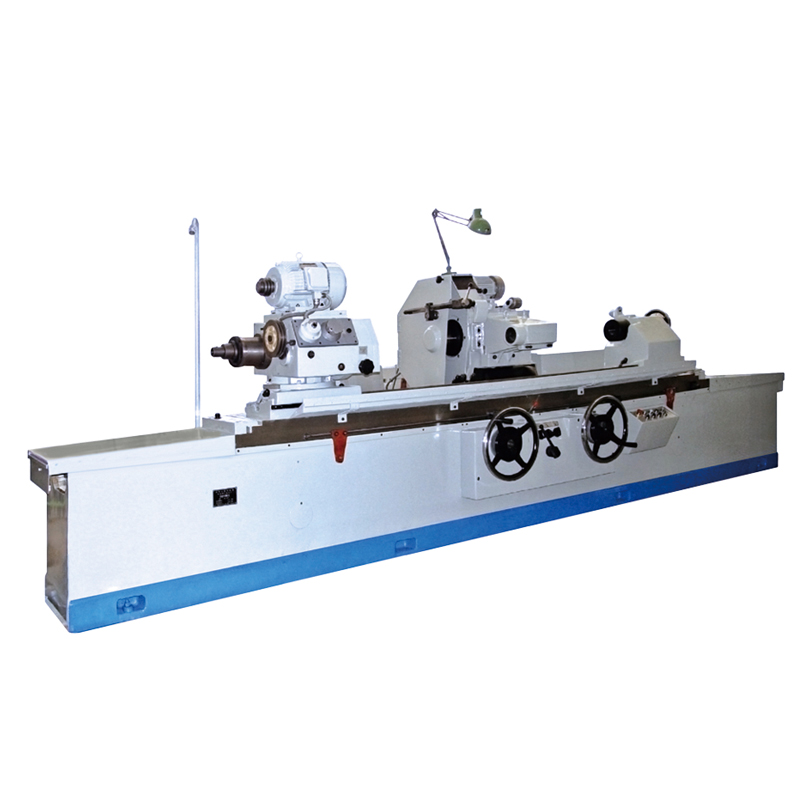

M1350/1363型外圆磨床适用于磨削圆柱形或圆锥形回转体工件的外圆表面。
M1450/1463型万能外圆磨床适用于圆柱或圆锥形回转体工件的外圆或内圆表面的磨削。
工作台纵向移动由液压无级变速驱动，亦可用手轮传动；导轨采用贴塑导轨，强制供油润滑，吸振耐磨，低速运行平稳。
砂轮架横进给由液压驱动快速进退，手轮传动实现粗、精进给。
砂轮主轴采用高刚性套筒式动静压轴承支承，回转精度高，刚性强。
头架采用双速电机——三档齿轮变速，传动精度高，刚性好，操作方便。万能型(14型)头架主轴采用滑动轴承结构，前轴承间隙可调，以适应顶尖
或卡盘磨削的需要。万能型(14型)头架可在逆时针90度范围内任意角度调整，以适应卡盘磨削内外圆锥形工件。
万能型(14型)具有内圆磨削功能，内磨主轴采用滚动轴承支承，通过更换皮带轮可获得四种转速，以磨削不同直径的内圆。
砂轮修整器分别安装在工作台上和尾架上，具有两种修整方式。
机床整体布局合理，操作手柄集中、形象，操作简便安全。
机床规格参数
规格 | 单位 | M1350c
×2000 | M1450c
×2000 | M1363
×2000 | M1463
×2000 | M1350c
×2500 | M1450c
×2500 | M1363
×2500 | M1463
×2500 | M1350c
×3000 | M1450c
×3000 | M1363
×3000 | M1463
×3000 |
中心高 | mm | 270 | 335 | 270 | 335 | 270 | 335 |
顶尖距 | mm | 2000 | 2000 | 2500 | 2500 | 3000 | 3000 |
工件回转直径 | mm | 500 | 630 | 500 | 630 | 500 | 630 |
磨削长度 | mm | 2000 | 2500 | 3000 |
外圆直径磨削范围 | mm | 30-500 | 30-630 | 30-500 | 30-630 | 30-500 | 30-630 |
内圆直径磨削范围 | mm | - | 50-250 | - | 50-300 | - | 50-250 | - | 50-300 | - | 50-250 | - | 50-300 |
顶尖间重量 | kg | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
砂轮 | 尺寸（外径×宽×内径） | mm | Φ750×75×Φ305 | *Φ750×75×Φ305 | Φ750×75×Φ305 | *Φ750×75×Φ305 | Φ750×75×Φ305 | *Φ750×75×Φ305 |
线速度 | m/sec | 35 | 35(45) | 35 | 35 | 35(45) | 35 | 35 | 35(45) | 35 |
工作台回转角度 | 顺时针 |
| 2° | 2° | 2° | 2° | 2° | 2° |
逆时针 |
| 4° | 4° | 4° | 4° | 3° | 3° |
主轴锥孔
莫氏圆锥号 | 头架 |
| 6# | 公制80 | 6# | 6# | 公制80 | 6# | 6# | 公制80 | 6#
公制80 |
尾架 |
| 6# | 公制80 | 6# | 6# | 公制80 | 6# | 6# | 公制80 | 6#
公制80 |
机床电机总功率 | Kw | 18 | 20 | 24 | 26 | 18 | 20 | 24 | 26 | 18 | 20 | 24 | 26 |
机床净重 | Kg | 8100 | 11500 | 8500 | 13000 | 10000 | 16000 |
机床外包装尺寸 | mm | 6000×2200×2000 | 6000×2600×2300 | 6700×2200×2000 | 6700×2600×2000 | 7800×2200×2000 | 7800×2600×2000 |
注：*M1363型可以使用Φ900×75×Φ305砂轮
工作精度
序号 | 检验项目 | 试件简图 | 检验项目 | M1350×2000
M1350×2500
M1350×3000 | M1450×2000
M1450×2500
M1450×3000 | M1363×2000
M1363×2500
M1363×3000 | M1463×2000
M1463×2500
M1463×3000 |
P1 | 磨削顶尖间试件的精度 |
| 圆度 | 0.0025mm | 0.0025mm |
纵截面直径一致性 | 0.008mm | 0.008mm |
粗糙度 | Ra≤0.32μm | Ra≤0.32μm |
P2 | 卡盘上磨削短试件的精度 |
| 圆度 |
| 0.0035mm |
| 0.0035mm |
粗糙度 |
| Ra≤0.32μm |
| Ra≤0.32μm |
P3 | 卡盘上磨削内孔试件的精度 |
| 圆度 |
| 0.0025mm |
| 0.0025mm |
纵截面直径一致性 |
| 0.015mm |
|
|
0.015mm |
粗糙度 |
| Ra≤0.32μm |
| Ra≤0.32μm |
机床型号 | A | B | C | D |
M1350×2000 | 2615 | 960 | 5230 | 7150 |
M1450×2000 |
M1350×2500 | 3015 | 1210 | 6030 | 8450 |
M1450×2500 |
M1350×3000 | 3535 | 1500 | 7070 | 10070 |
M1450×3000 |
M13(4)63×2000 | 2250 | 1050 | 5500 | 7600 |
M13(4)63×2500 | 3150 | 1250 | 6300 | 8800 |
M13(4)63×2500 | 3650 | 1850 | 7300 | 11000 |
