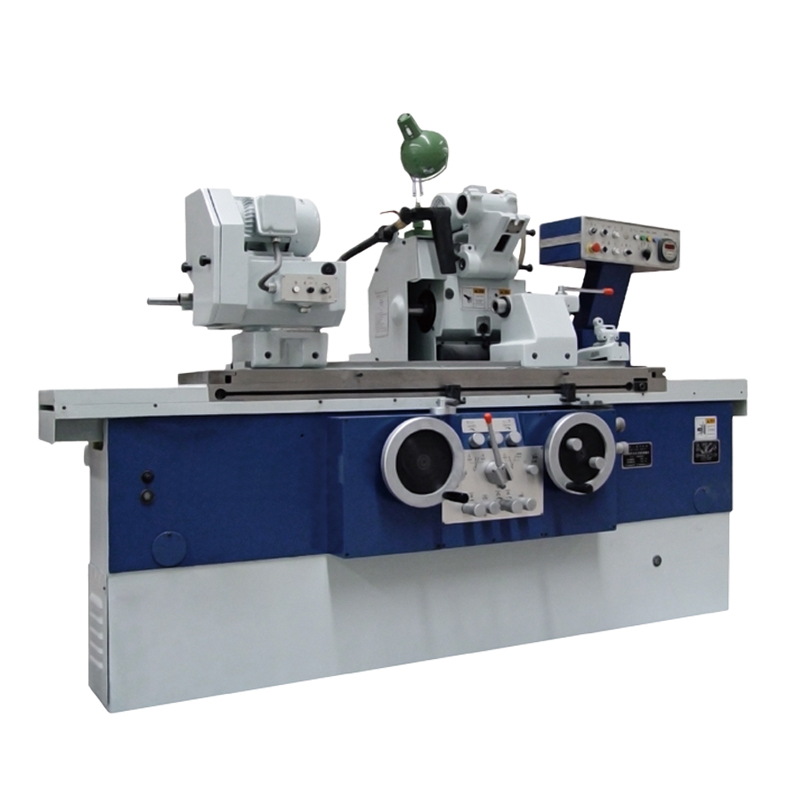

MGB1320E

MGB1320E

机床液压驱动采用螺杆泵，运行平稳，噪音低。

0.00
0.00


机床液压驱动采用螺杆泵，运行平稳，噪音低。

MGB1320E       MG1320E         MGB1332E       MG1332E         MGB1420E

MG1420E         MGB1432E       MG1432E


机床性能结构特点：

机床液压驱动采用螺杆泵，运行平稳，噪音低。

砂轮架采用套筒式整体瓦大锥度动压轴承主轴系，回转精度高，刚性好。

进给导轨使用贴塑导轨，提高了慢速运行平稳性及抗振性。

机床加工精度高，整体布局合理，造型美观，操作手柄集中、形象、操作简便、安全。

MGB型(高精度半自动型)可用定程或自动测量仪控制进行半自动切入磨或纵磨，用来加工小批量或成批的高精度零件。

MGB型(高精度半自动型)各种削磨功能和加工循环中的动作顺序均由工业可编程控制器(PLC)进行控制。


机床规格参数

规格

单位

MG1320E
MGB1320E

MG1332E
MGB1332E

MG1420E
MGB1420E

MG1432E
MGB1432E

×500

×750

×1000

×500

×750

×1000

×500

×750

×1000

×500

×750

×1000

中心高

mm

125

180

125

180

顶尖距

mm

520

765

1050

520

765

1050

520

765

1050

520

765

1050

工件回转直径

mm

240

350

240

350

磨削长度

mm

500

750

1000

500

750

1000

500

750

1000

500

750

1000

外圆磨削范围

mm

Φ5～Φ200

Φ5～Φ320

Φ5～Φ200

Φ5～Φ320

内圆磨削范围

mm

-

-

Φ13～Φ80

Φ16～Φ125

内孔磨削深度（45mm以上）

mm

-

-

125

160

顶尖间工件重量

kg

50

砂轮

尺寸(外径×宽×内径)

mm

400×(32～50)×203

最大线速度

m/sec

35

工作台回转角度

顺时针


3°

3°

3°

3°

逆时针


9°

8°

7°

9°

8°

7°

9°

8°

7°

9°

8°

7°

主轴锥孔莫氏圆锥号

头架


莫氏4#               莫氏4# Morse4#(可选配莫氏3# )

尾架


机床电机总功率

Kw

7

7

7.5

7.5

机床净重

kg

2500

3000

3500

2500

3000

3500

2500

3000

3500

2500

3000

3500

机床毛重

kg

3100

3600

4100

3100

3600

4100

3100

3600

4100

3100

3600

4100

机床外包装箱尺寸

长

mm

2800

2900

3800

2800

2900

3800

2800

2900

3800

2800

2900

3800

宽

mm

2200

高

mm

2200

工作精度

序号

检验项目

试件简图及切削条件

检验项目

MG1320E
MGB1320E

MG1332E
MGB1332E

MG1420E
MGB1420E

MG1432E
MGB1432E

×500

×750

×1000

×500

×700

×1000

×500

×750

×1000

×500

×750

×1000

P1

磨削顶尖间
试件的精度


L=150
d=50

圆度(mm)

0.0005

L=200
d=60

L=350
d=35

纵截面内直径
一致性(mm)

0.003

0.003

-

0.003

0.003

-

0.003

0.003

-

0.003

0.003

-

L=750
d=75

-

-

0.005

-

-

0.005

-

-

0.005

-

-

0.005

粗糙度(μm)

Ra≤0.01

Ra≤0.01

Ra≤0.01

Ra≤0.01

P2

卡盘上磨削
短试件的精度


L=30
d=60

圆度(mm)

-

-

0.002

0.002

粗糙度(μm)

-

-

Ra≤0.04

Ra≤0.04

P3

卡盘上磨削
内孔试件的精度


L=50
d=30

圆度(mm)

-
-

-
-

0.002

0.002

L=100
d=60

粗糙度(μm)



Ra≤0.04

Ra≤0.04

P4

切入式磨削
试件外圆的精度


L=30
d=25

磨削一批零件的
直径一致性

定程磨削0.01/20件

定程磨削0.012/20件

定程磨削0.01/20件

定程磨削0.012/20件

L=30
d=40

自动量仪0.004/20件

自动量仪0.005/20件

自动量仪0.004/20件

自动量仪0.005/20件

主要附件表

序号

名称

代号

备注

1

平衡心轴

B-JT067


2

砂轮平衡架

B-JT066


3

三爪卡盘

JT030B

只在万能型机床上提供 Φ130

4

内圆磨具

JT055

只在万能型机床上提供

5

砂轮法兰盘

MOT.8B


6

冷却水箱

20LT005A/B

可选配增加磁性分离器

7

座式砂轮修整器

JT040



特殊附件表（特殊定货）

序号

名称

代号

备注

1

闭口中心架

JT023

Φ10-Φ75

2

开口中心架

JT024

Φ5-Φ50

3

四爪卡盘

JT069

Φ160

4

自动测量仪


适用于半自动机床

5

纸质过滤器

LT014

高精度机床附件
