本机床主要用于磨削圆柱形和圆锥形内、外圆表面,适用于机械加工车间、工具车间、机修车间等单件、小批零件加工。
M1332C M1432C

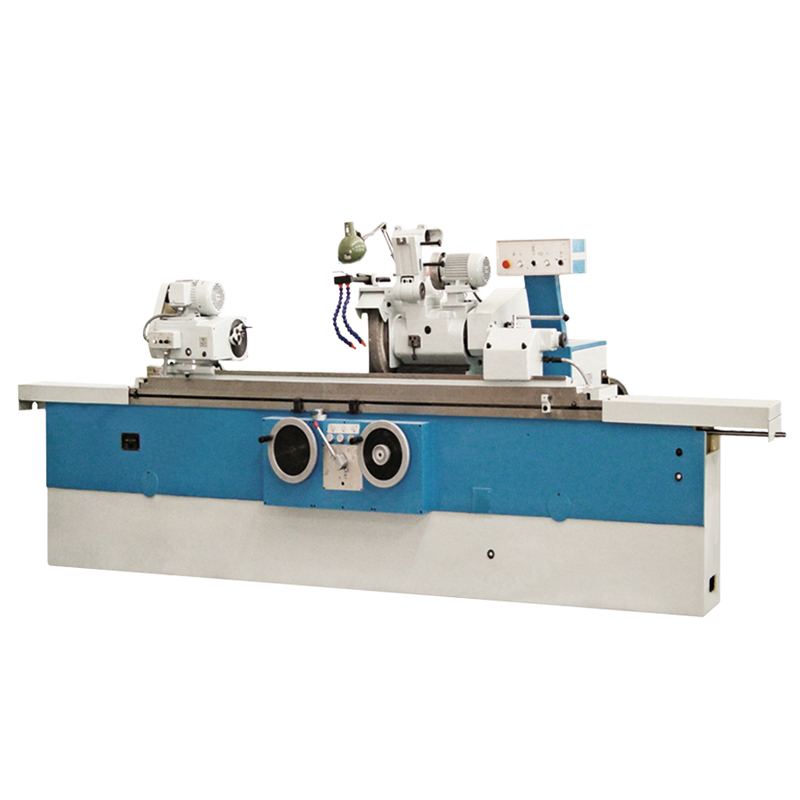

万能外圆磨床
MG1332C MG1432C
高精度万能外圆磨床
机床性能结构特点:
砂轮架主轴采用本公司专有技术,回转精度高,刚性强,磨削质量好。主轴材料采用38CrMOALA经氮化处理,硬度可达HV900以上,使用寿命长,精度保持性好。
头架主轴系采用本公司专有技术,精度高、刚性强,卡磨内、外圆零件表面圆度明显高于国家规定标准要求。
砂轮架进给导轨采用减摩塑料导轨,提高了慢速运行平稳性及抗振性。
机床液压驱动采用螺杆泵,运行平稳,噪音低。
操作系统采用操纵箱单手柄集中操作,电气控制按钮集中,操作简单可靠。
特殊要求可增加工作台抖动磨削(60次/分)功能。
机床规格参数
规格
单位
M1332C×1000
M1332C×1500
MG1432C×1000
MG1432C×1500
M1432C×1000
M1432C×1500
MG1332C×1000
MG1332C×1500
中心高
mm
165
工件回转直径
Φ320
磨削长度
1000
1500
外圆磨削范围
Φ15~Φ320
*内圆磨削范围
Φ16~Φ125
顶尖间工件重量
kg
100~150
砂轮
尺寸(外径×宽×内径)
M14(3)32C Φ500×(50-75)×Φ203MG14(3)32C Φ400×(50-75)×Φ203
线速度
m/s
35
工作台回转角度
顺时针
3°
逆时针
6°
主轴锥孔
头架
4#
尾架
机床电机总功率
Kw
8
机床净重
3500
4000
机床外包装箱尺寸
cm
380×200×200
470×200×200
*表示仅适用于万能型(14型)机床,13型无此项。
工作精度
序号
检验性质
试件简图及切削条件
检测项目
M1332C×1000M1432C×1000M1332C×1500M1432C×1500
MG1332C×1000MG1432C×1000MG1332C×1500MG1432C×1500
P1
磨削顶尖间试件的精度
圆度
0.0025mm
0.001mm
纵截面内直径一致性
0.008mm
0.005mm
粗糙度
Ra≤0.32μm
Ra≤0.04μm
*P2
卡盘上磨削短试件的精度
0.002mm
*P3
卡盘上磨削内孔试件的精度
0.010mm
-
Ra≤0.63μm
*表示P2、P3项仅适用于万能型(14型)机床,13型无此项。
主要附件表
名称
代号
备注
1
平衡心轴
M1432C-8D302
2
砂轮平衡架
JT066C
3
三爪卡盘
JT030B
只在万能型机床上提供 Φ130
4
内圆磨具
JT055
只在万能型机床上提供
5
砂轮法兰盘
6
冷却水箱
7
座式砂轮修整器
M1432C-8C
特殊附件表
序号.
开口中心架
M1432C-8A
Φ10-Φ100
闭口中心架
M1432C-8B
四爪卡盘
Φ160
