机床液压驱动采用螺杆泵,运行平稳,噪音低。
砂轮架采用套筒式整体瓦动压轴承主轴系,回转精度高,刚性好。

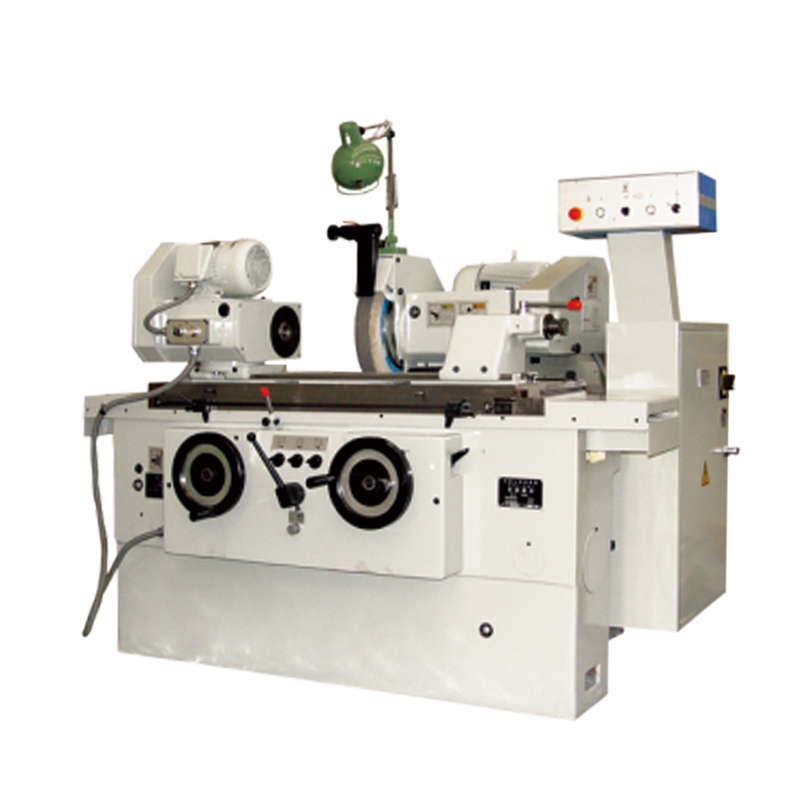

M1320E M1332E M1420E M1432E MS1320E
MS1332E MB1320E MB1332E MB1420E MB1432E
MBS1320E MBS1332E
普通外圆磨床
机床性能结构特点:
进给导轨使用贴塑导轨,提高了慢速运行平稳性及抗振性。
机床加工精度高,整体布局合理,造型美观,操作手柄集中、形象、操作简便、安全。
MB 型(半自动型)可用定程或自动测量仪控制进行半自动切入磨或纵磨,用来加工小批量或成批零件。
MB 型(半自动型)各种磨削功能和加工循环中的动作顺序均由工业可编程控制器(PLC)进行控制。
机床规格参数
规格
单位
M1320EMB1320E
M1332EMB1332E
M1420EMB1420E
M1432EMB1432E
MS1320EMBS1320E
MS1332EMBS1332E
×500
×750
×1000
中心高
mm
125
180
顶尖距
520
765
1050
工件回转直径
240
350
磨削长度
500
750
1000
外圆磨削范围
Φ5~Φ200
Φ5~Φ320
内圆磨削范围
-
Φ13~Φ80
Φ16~Φ125
内孔磨削深度
160
顶尖间工件重量
kg
50
砂轮
尺寸(外径×宽×内径)
400×(32~50)×203
线速度
m/sec
35
工作台回转角度
顺时针
9°
8°
3°
逆时针
7°
主轴锥孔莫氏圆锥号
头架
莫氏4#莫氏4#
尾架
机床电机总功率
Kw
6
6.6
机床净重
2500
3000
3500
机床毛重
3100
3600
4100
机床外包装箱尺寸
长
2800
2900
3800
宽
2200
高
工作精度
序号
检验性质
试件简图及切削条件
检验项目
M1320EMS1320EMB1320EMBS1320E
M1332EMS1332EMB1332EMBS1332E
×700
M1
磨削顶尖间试件的精度
L=350d=35
圆度(mm)优于国标
0.0015
L=750d=75
0.0025
纵截面内直径一致性(mm)
0.005
0.008
粗糙度(μm)
Ra≤0.32
M2
卡盘上磨削短试件的精度
L=30d=60
M3
卡盘上磨削内孔试件的精度
L=50d=30
圆度(mm)
L=100d=60
0.01
Ra≤0.63
M5
切入式磨削试件外圆的精度
L=30d=25
磨削一批零件的直径一致性
定程磨削0.02/20件自动量仪0.01/20件
L=30d=40
主要附件表
名称
代号
备注
1
平衡心轴
B-JT067
2
砂轮平衡架
B-JT066
3
三爪卡盘
JT030B
只在万能型机床上提供Φ130
4
内圆磨具
JT055
只在万能型机床上提供
5
砂轮法兰盘
MOT.8B
冷却水箱
22LT005A
可选配磁性分离器
7
座式砂轮修整器
JT040
特殊附件表
闭口中心架
JT023
Φ10-Φ75
开口中心架
JT024
Φ5-Φ50
四爪卡盘
JT069
Φ160
自动测量仪
适用于半自动机床
平面布局图
